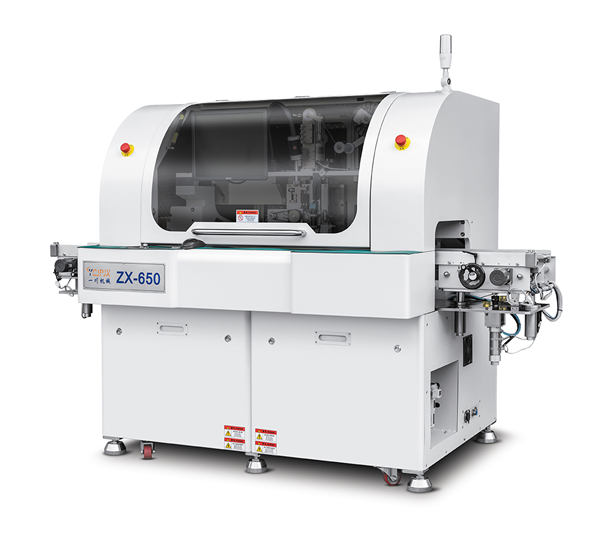

ZX-650 全自動高速插針機
  • ZX-650 全自動高速插針機
ZX-650 全自動高速插針機
產品簡介：
方便快捷，設備運行程序采用C語言，全部自主開發，操作相當簡單，包括生產產品程序編輯，采用相機捕捉 PIN針所插孔位，方便簡易。
應用領域：
解決方案
  • 產品樣品

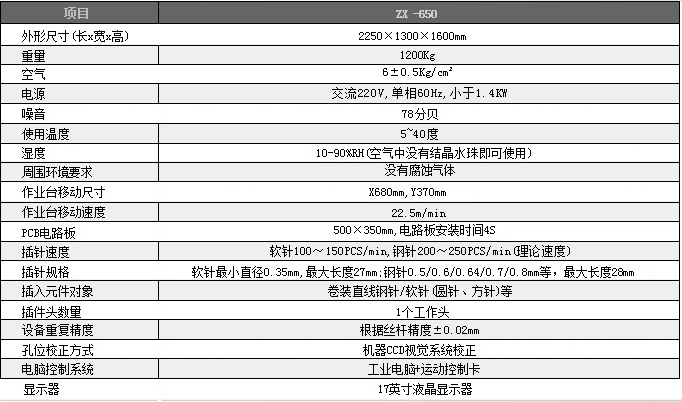

  • 技術規格
  • 設備細節
  • 進料方式
  • 視頻展示

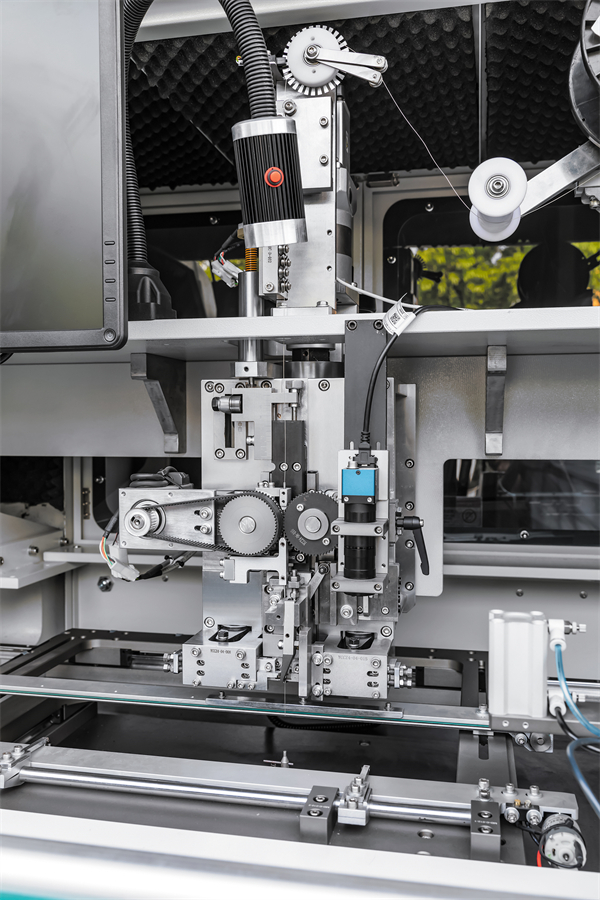

    ◆本設備用于把卷裝的方、圓形鋼針自動切成一定長度后通過插件頭自動準確高效地插入電路板上，采用全凸輪結構。

    ◆PCB 定位方式是采用機械+CCD工業相機(軟件定位)

    ◆ 材料：設備關鍵部位都是經過嚴格管控，該處理的地方都按照標準處理，如切刀刀口為鑲嵌進口鎢鋼，凸輪槽熱處理， 硬度達到62度左右，所有有活動或者摩擦的地方均進行熱處理，高強度， X/Y軸活動部件連接的地方都有用螺   絲膠加固，設備外框也是安裝有防火隔音棉，機架采用整體鋼材框架結構，扎實牢靠。

    ◆ 操作：方便快捷，設備運行程序采用C語言，全部自主開發，操作相當簡單，包括生產產品程序編輯，采用相機捕捉 PIN針所插孔位，方便簡易。


    本設備用于把卷裝的方、圓形鋼針自動切成一定長度后通過插件頭自

    動準確高效地插入電路板上。

    1、采用全凸輪結構

    2、PCB 定位方式是采用機械+CCD 工業相機(軟件定位)

    3、主軸驅動采用伺服馬達

    4、工作臺采用精密滑軌+研磨絲桿，走位精度±0.02mm

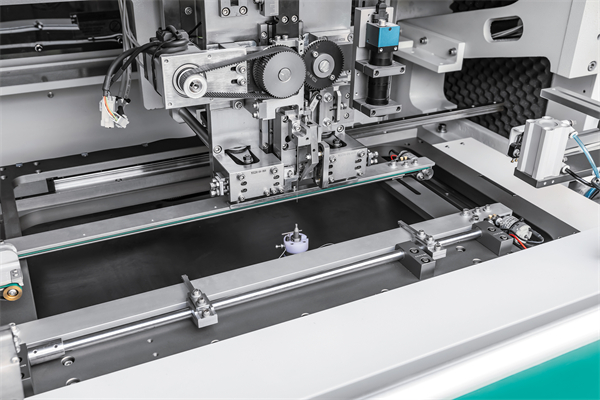

    工作平臺

    工作臺具有板定位功能

    工作臺具有線路板檢測功能

    ◆ 最大PCB尺寸500×350mm

    ◆ PCB 多重定位，保證板定位精度。

    工作平臺

    工作臺具有板定位功能

    工作臺具有線路板檢測功能

    ◆ 最大PCB尺寸500×350mm

    ◆ PCB 多重定位，保證板定位精度。
